Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-022c (Ду 100 мм)

Нажмите чтобы увеличить

ЭТ-022с компании ЭТРА с Ду 100 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-022c
Наличие: уточните у менеджера
Склад в Томске:
ул. Циолковского, дом 17

Рейтинг товара:

Отзывов: 1

Цена: 88 800 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

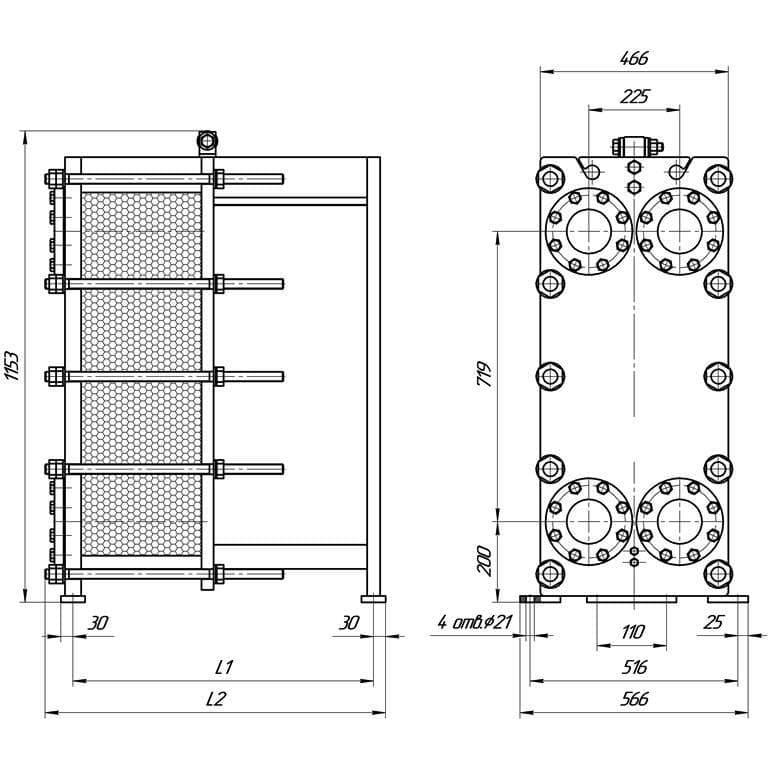

Таблица размеров

ЭТ-022с (1,0 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду100	535	630	5 — 40	295 – 355	0,7 – 12,8	М24, 8 шт
2		785	880	41 – 75	365 – 410	13,0 – 21,6
3		1035	1030	76 — 90	420 – 475	21,8 – 32,6
4		1535	1630	91 – 150	495 – 585	32,8 – 30,2
5		2035	2130	151 — 210	610 – 720	50,4 – 72,2
6		2535	2630	211 – 250	735 – 835	72,4 – 92,0
7		3035	3130	251 — 290	850 – 950	92,2 – 111,8
ЭТ-022с (1,6 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду100	535	635	5 — 40	340 – 415	0,7 – 12,8	М24, 10 шт
2		785	885	41 – 75	430 – 480	13,0 – 21,6
3		1035	1135	76 — 90	495 – 565	21,8 – 32,6
4		1535	1635	91 – 150	590 – 700	32,8 – 30,2
5		2035	2135	151 — 210	730 – 865	50,4 – 72,2
6		2535	2635	211 – 250	885 – 1010	72,4 – 92,0
7		3035	3130	251 — 290	1030 — 1150	92,2 – 111,8

Стоимость

Цена (от 88 800 Р) указана для примера.

ЭТРА ЭТ-022c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
