Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-210c (Ду 400 мм)
Нажмите чтобы увеличить
ЭТ-210с компании ЭТРА с Ду 400 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

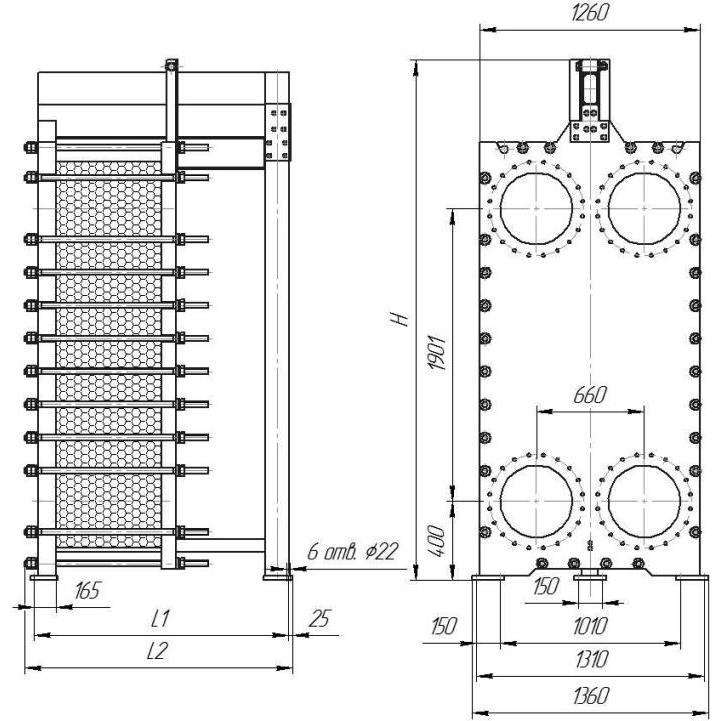

Таблица размеров
| ЭТ-210с (1,0 МПа) | ||||||||
| Номер рамы | Порт | L1, мм | L2, мм | Н, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду400 | 1090 | 1155 | 2800 | 5 – 90 | 4315-5310 | 6,3-184,8 | М36, 18 шт |
| 2 | 1590 | 1655 | 2800 | 91 — 170 | 5410-6330 | 186,9-352,8 | ||
| 3 | 2090 | 2155 | 2800 | 171 — 230 | 6450-7140 | 354,9-478,8 | ||
| 4 | 3090 | 3155 | 3000 | 231 – 420 | 7430-9635 | 480,9-877,8 | ||
| 5 | 4090 | 4055 | 3200 | 421 — 600 | 9830-11915 | 879,9-1255,8 | ||
| ЭТ-210с (1,6 МПа) | ||||||||
| Номер рамы | Порт | L1, мм | L2, мм | Н, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду400 | 1090 | 1155 | 2800 | 5 – 90 | 5260-6450 | 6,3-184,8 | М36, 24 шт |
| 2 | 1590 | 1655 | 2800 | 91 — 170 | 6580-7690 | 186,9-352,8 | ||
| 3 | 2090 | 2155 | 2800 | 171 — 230 | 7830-8660 | 354,9-478,8 | ||
| 4 | 3090 | 3155 | 3000 | 231 – 420 | 8895-11540 | 480,9-877,8 | ||
| 5 | 4090 | 4055 | 3200 | 421 — 600 | 11760-14270 | 879,9-1255,8 | ||
Стоимость
Цена (от 1 314 000 Р) указана для примера.
ЭТРА ЭТ-210c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
