Аппарат теплообменный пластинчатый разборный Ридан НН 130 (Ду 200 мм)

Нажмите чтобы увеличить

Ридан НН 130 — теплообменник с Ду 200 мм. Высота рабочей поверхности теплообмена — 2 метра!

Применяется в случаях, если технология требует высокую производительность при регенерации тепла сред, но особенности монтажа или трубопроводная обвязка не позволяют применять многоходовые комбинации теплообменных аппаратов. Например, возврат мощностей в процессе изготовления углеводородного топлива, транспортировка углеводородов, нагрев и остывание при производстве.

Также используется для получения дополнительной тепловой энергии от промышленных стоков и отработавших теплоносителей и технологических растворов: охлаждение прокатных клетей, рольгангов, кристаллизаторов и их механизмов — мест, где требуется точное соответствие заданному температурному режиму для выпуска высококачественной продукции.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Ридан
Модель: НН №130
Наличие: уточните у менеджера
Склад в Томске:
ул. Циолковского, дом 17

Рейтинг товара:

Отзывов: 1

Цена: 569 940 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

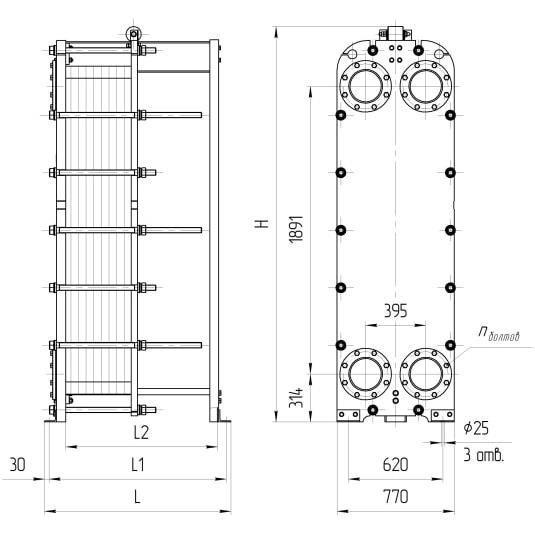

Таблица размеров

Тип теплообменника	№ рамы	Размеры в миллиметрах			Стяжные шпильки		Кол-во пластин, шт.	Макс. масса, кг.
Тип теплообменника	№ рамы	L	L1	L2	размер	кол-во, шт.	Кол-во пластин, шт.	Макс. масса, кг.
Расчетное давление 1,0 МПа (10 кгс/см²)
НН №130	1	825	765	600	М36	14	11-66	1900
	2	1225	1165	1000	М36	14	67-139	2310
	3	1525	1465	1300	М36	14	140-193	2630
	4	1725	1665	1500	М36	14	194-230	2860
	5	2225	2165	2000	М36	14	231-320	3380
	6	2725	2665	2500	М36	14	321-411	3930
	7	3225	3165	3000	М36	14	412-502	4470
	8	4225	4165	4000	М36	14	503-684	5600
Расчетное давление 1,6 МПа (16 кгс/см²)
НН №130	1	835	775	600	М36	14	11-64	2390
	2	1235	1175	1000	М36	14	65-131	2830
	3	1535	1475	1300	М36	14	132-184	3200
	4	1735	1675	1500	М36	14	185-220	3460
	5	2235	2175	2000	М36	14	221-309	4060
	6	2735	2675	2500	М36	14	310-398	4690
	7	3235	3175	3000	М36	14	399-488	5320
	8	4235	4175	4000	М36	14	489-667	6610
Размер H: рамы №1-№7 — 2597 мм, рама №8 — 2697 мм (для расчетного давления 1,0 и 1,6 МПа). Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт.

Стоимость

Цена (от 569 940 Р) указана для примера.

Ридан НН 130 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
