Аппарат теплообменный пластинчатый разборный Ридан НН 47 (Ду 100 мм)
Нажмите чтобы увеличить
Ридан НН 47 с Ду 100 мм имеет допустимый расход до 170 м3/ч. Отличительная особенность — формовка пластины со стандартным узором «шеврон», однако количество заходов по ширине в 2 раза больше, чем у всех других типоразмеров. Это позволяет максимально эффективно передавать энергию, т.к. турбулизация потока даже при неполной нагрузке достигает «высоких» показателей критерия Рейнольдса. Побочным эффектом является повышенное гидравлическое сопротивление при прохождении жидкости, через данный РПТО.
Успешно применяется при охлаждении закалочных ванн и там, где требуется очень интенсивный отвод тепла, так как температура среды влияет на качество готового изделия. Используется в ГВС и отоплении. Обладает высокой эффективностью в двухступенчатой схеме горячего водоснабжения и в системах с заниженной обраткой, т.к. дает снять большее количество тепловой энергии нежели пластинчатые теплообменные аппараты другого размера.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

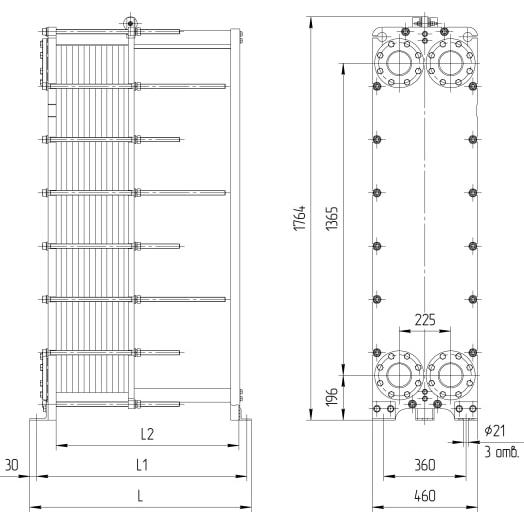

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №47 | 1 | 700 | 640 | 500 | М24 | 12 | 11-50 | 505 | ||
| 2 | 1000 | 940 | 800 | М24 | 12 | 51-105 | 620 | |||
| 3 | 1400 | 1340 | 1200 | М24 | 12 | 106-178 | 775 | |||
| 4 | 1700 | 1640 | 1500 | М24 | 12 | 179-232 | 890 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №47 | 1 | 705 | 645 | 500 | М24 | 16 | 11-50 | 590 | ||
| 2 | 1005 | 945 | 800 | М24 | 16 | 51-105 | 735 | |||
| 3 | 1405 | 1345 | 1200 | М24 | 16 | 106-178 | 980 | |||
| 4 | 1705 | 1645 | 1500 | М24 | 16 | 179-232 | 1070 | |||
Стоимость
Цена (от 132 430 Р) указана для примера.
Ридан НН 47 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
