Аппарат теплообменный пластинчатый разборный Теплохит ТИ 44 (ДУ 100)

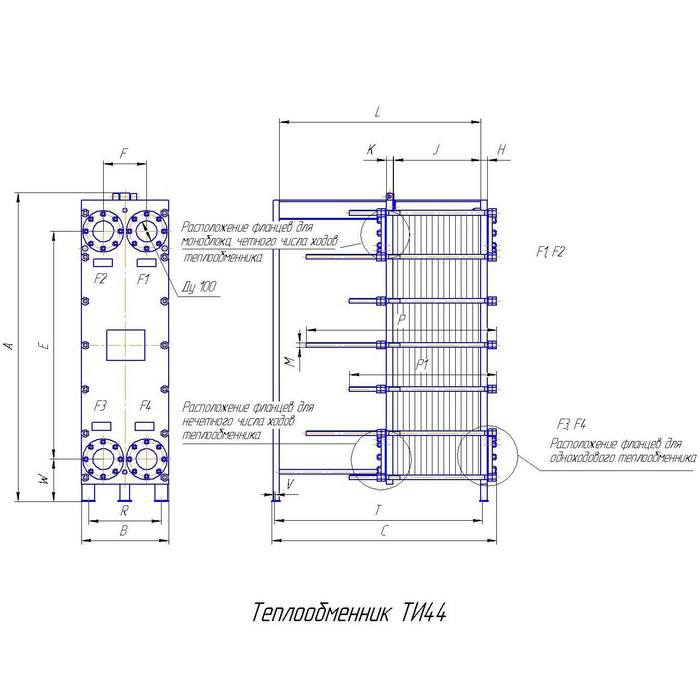

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 44 (ДУ 100)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 44 (ДУ 100) – фото внешнего вида

Теплохит ТИ 44 (ДУ 100) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 100.

Максимальное количество пластин – 361 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 44 (ДУ 100)
Наличие: уточните у менеджера
Склад в Томске:
ул. Циолковского, дом 17

Рейтинг товара:

Отзывов: 1

Цена: 189 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	K6	K10	K16	L	P	P1	M6	M10	M16	R	T	V	W
До 61	1565	455	906	1188	226	40	40	40	40	40	40	730	615	525	24	24	24	380	775	14	221
63-121	1565	455	1256	1188	226	40	40	40	40	40	40	1080	990	765	24	24	24	380	1125	14	221
123-181	1565	455	1606	1188	226	40	40	40	40	40	40	1430	1360	995	24	24	24	380	1475	14	221
183-241	1565	455	2006	1188	226	40	40	40	40	40	40	1830	1735	1220	24	24	24	380	1875	14	221
243-301	1565	455	2406	1188	226	40	40	40	40	40	40	2230	2110	1450	24	24	24	380	2275	14	221
303-361	1565	455	2806	1188	226	40	40	40	40	40	40	2630	2480	1675	24	24	24	380	2675	14	221

Стоимость

Цена теплообменного аппарата Теплохит ТИ 44 (ДУ 100) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
